全室涼温房の実現が目的の外断熱・二重通気工法であるソーラーサーキットは、空間を熱的に仕切る必要がないために、吹抜けなどオープンに広がるほど空調計画を簡略でき、しかも太陽熱の取り込みや通風を有利にすることができます。
また、閉じられたインナーサーキット（躯体内空間）内を日射熱や暖房によって温まった熱が、循環・配熱する・・・などに、伝統民家と同じ機能がうかがえます。

夏涼しく、冬暖かい寒暑の緩和作用をもたらす一尺はあろうかという藁葺屋根と大空間･･･。伝統民家は気候風土によって形や平面計画こそ違いますが、どの地方でも太い柱や梁、その柱梁組で造る大きな空間と各部屋を割り取る空間づくりが特徴です。

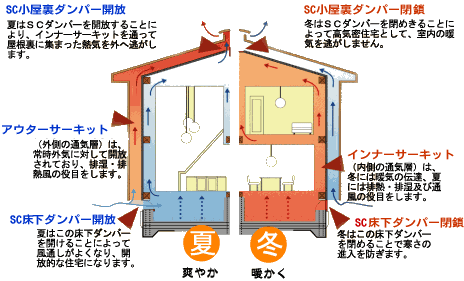

躯体内気候（インナーサーキット）の機能

屋根の断面図

　高断熱・高気密化は、冬を暖かく快適に暮らすためには欠かせませんが、夏の風通しのよい爽やかな暮らしと住居の耐久性には、通気性がとても大切です。
この気密性と通気性、相反する性能を併せもつのがソーラーサーキットです。
ソーラーサーキットの家は、室内を外壁、断熱材、内装材で三重に包み、それぞれの間に風の通り道を設けて排熱・排湿する独自の二重通気構造。
そして高い断熱性、強度、透湿抵抗の性能に優れた板状断熱材が、屋根裏、柱や梁といった構造体から基礎廻りまで、家全体を外側から切れ目なくすっぽり包みます。
この外断熱によって、小屋裏も壁の中や床下も常に室内側の湿度を保つため、住居は結露や腐れの心配が少ないのです。

外壁材と断熱材(SCフォーム)との間に設けられた通気層。常時外気に開放されており、冬は結露の原因となる壁内の水蒸気を放出。
夏は強い陽射しで熱くなった外装材の裏側の空気を排出します。

断熱材(SCフォーム)と室内の内壁に設けられた構造材間に、通気層を確保します。
夏はSC床下ダンパーとSC小屋裏ダンパーを開放状態にすることにより、外の爽やかな空気を採り入れて排湿・排熱し、冬はそのダンパーを締め切り、暖かい空気を断熱材の内側にとどめ配熱します。

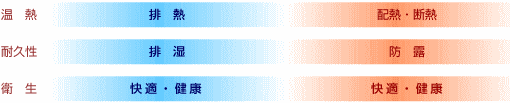

アウターーサーキット・棟換気・インナーサーキット・SCダンバーによる排熱・SCウィンド（遮熱ガラス）・外部日除・カーテンによる遮熱、通風、SCベースによる地中熱利用により爽やかな空間が形成される。

断熱・気密性能、インナーサーキットによる配熱。
SCウィンドからの日射取得により温もり空間が形成される。
